ТППэпЗБбШп- кабель телефонный городской
ГОСТ Р 51311-99
|

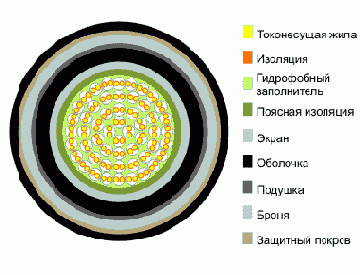

Жила - мягкая медная проволока
Изоляция - изоляционный полиэтилен высокого давления (ПВД)
Заполнитель - гидрофобинол
Поясная изоляция - лента ПЭТФ или пленка ПВХ
Экран - алюмополиэтиленовая лента с проложенной под ней медной луженой проволокой
Оболочка - светостабилизированный ПВД
Броня - броня из стальных лент
Подушка - битумный подслой
Защитный покров - стеклопряжа
Назначение:
эксплуатация в местных первичных сетях телефонной связи с номинальным напряжением дистанционного питания до 225 В и 145 В переменного тока частотой 50 Гц или напряжением до 315 В и 200 В постоянного тока соответственно.
Условия эксплуатации и монтажа:
рабочая температура - от -50 до +50 °С;
растягивающая нагрузка кабелей при прокладке, не более - 50 Н/мм2 общего сечения токопроводящих жил;
минимальный срок службы в нормальных условиях эксплуатации - 20 лет;
преимущественные области применения - прокладка непосредственно в грунтах всех категорий при отсутствии мерзлотных деформаций в условиях повышенной влажности;
температура прокладки - не ниже -10 °С;
величина монтажных изгибов - не менее 12 диаметров по оболочке.
Электрические характеристики:
электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 °С, Ом:
диаметром 0,32 мм - 216±13;
диаметром 0,40 мм - 139±9;
диаметром 0,50 мм - 90+5,9/-6,0;
диаметром 0,64 мм - 55±3;
диаметром 0,70 мм - 45±3;
электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, МОм:
не менее - 5000;
рабочая емкость, нФ на 1 км длины:
50±5.
